A C64 tápegységek mellett volt még néhány parlagon heverő projektom, amelyhez már réges-rég megrendeltem az alkatrészeket, de időhiány miatt nem volt lehetőségem velük sajnos foglalkozni. Több apróság beért azóta, így a korábbi DIY posztot folytatva, lássuk mik is ezek:

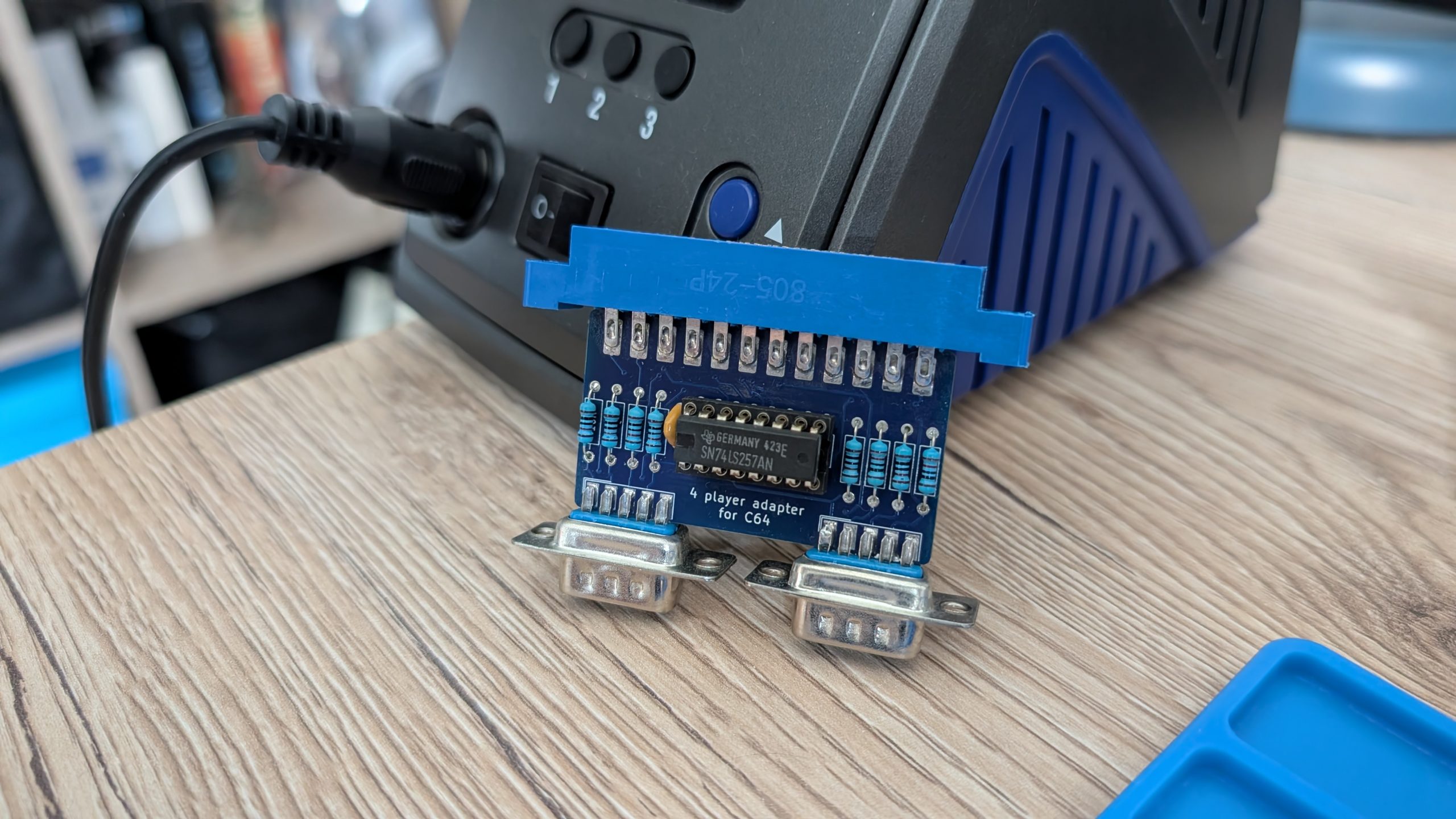

C64 4player adapter
Korábban mér készült egy kisebb széria, de most új technológiával, 100%-os kompatibilitást sikerült elérnem. Ez a kis parányi kiegészítő rendkívül hasznos, sőt elengedhetetlen, ha egy-egy baráti összejövetel alkalmával előkerül mindenki kedvenc öreglánya és egy kis couch multiplayer bolondozásra adnánk a fejünket. Gyakorlatilag egy 4 player adapter, a C64 alaplapi két joyportja mellé további kettőt szolgáltat a gép hátulján található Userport segítségével. Nem túl bonyolult darab, létezik belőle joyváltós, illetve smd alapú megoldás is. Én az egyszerűség kedvéért minőségi THT alkatrészekből építettem és az érdekessége az, hogy ez volt az első olyan kiegészítő interfészem, amelyre a csatlakozót forrasztópasztával és forrólevegős SMD rework stationnel “forrasztottam fel”aggattam” fel. Tökéletes, ipari/gyári eredményt értem el vele amellett, hogy az egész művelet nem volt több néhány percnél darabonként. A 4Player adapter csudajó dolog, majdnem negyven (!) olyan játék létezik C64-re, amely ezt a kiváló kis kiegészítőt támogatja. Aki vásárolt tőlem ebből az adapterből, meg is kapta ezt a gyűjteményt, így ezennel a hardver mellé szoftver is került végül :). A 2025-ös Árok Party-n Adriánnak említettem is, hogy érdemes lenne kipróbálni compóban a Straight Up című, rendkívül szórakoztató és jópofa, ám intenzív játékot. Mit ad isten be is került és a srácok nagyon jól szórakoztak vele 🙂

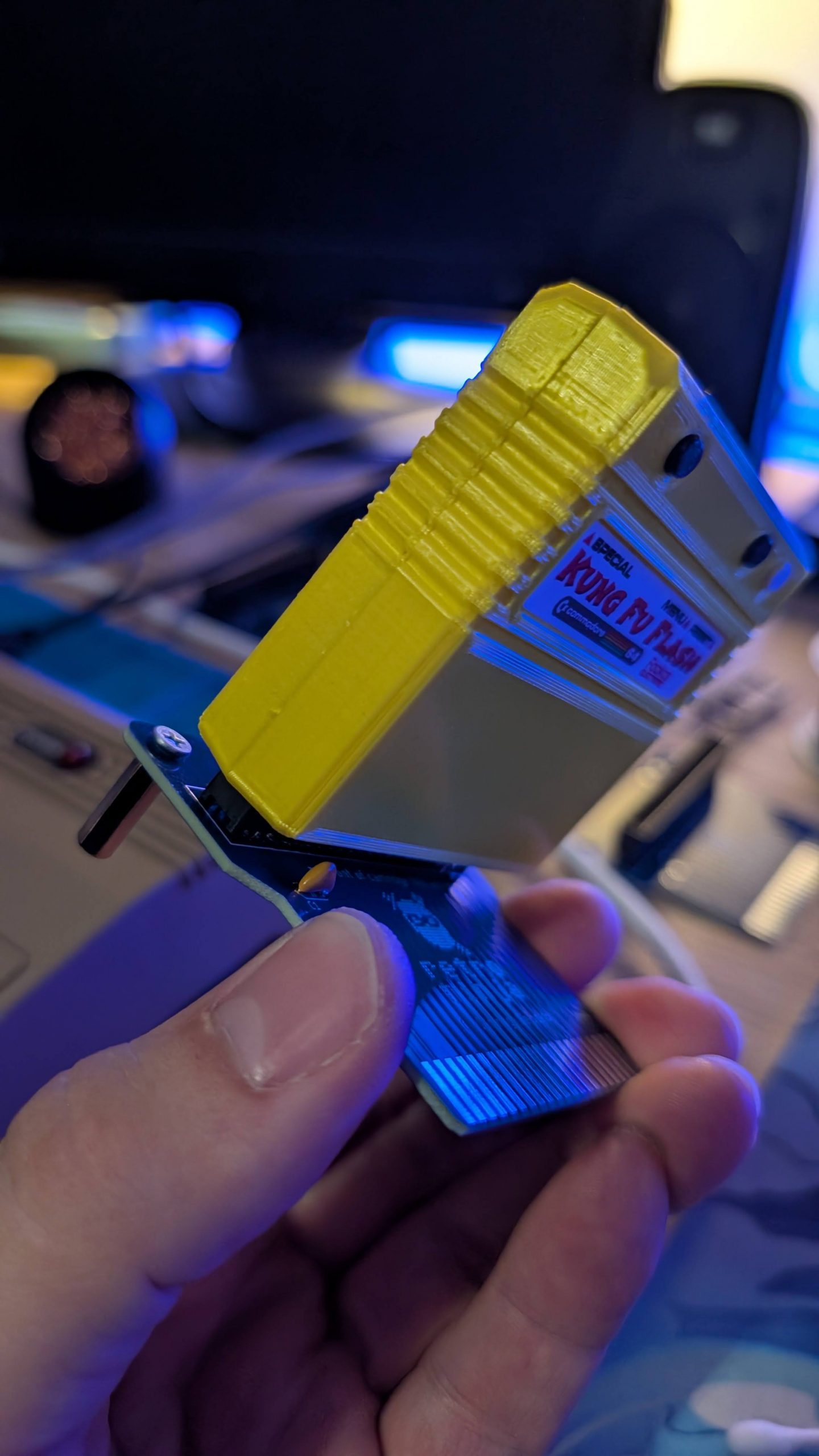

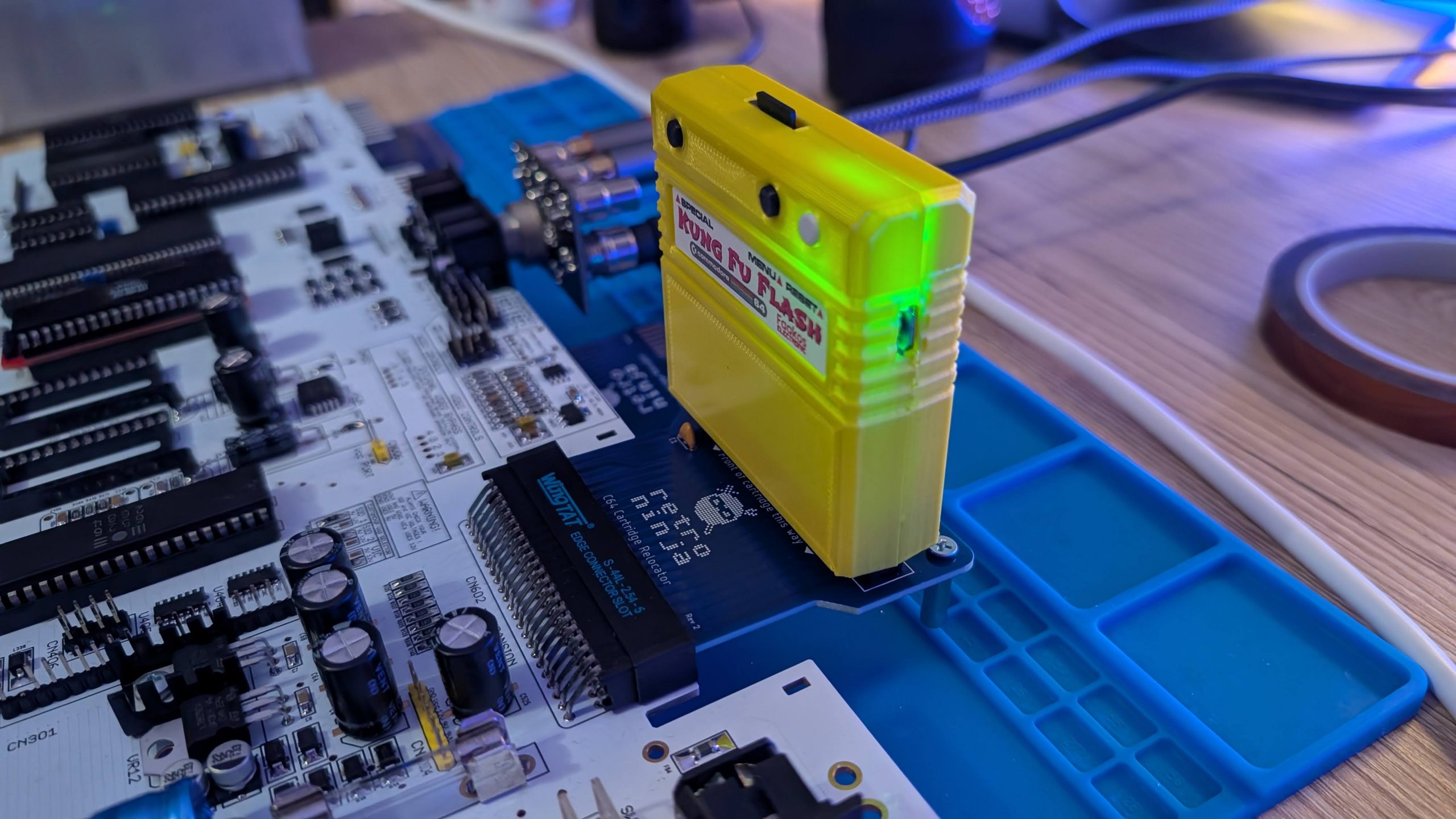

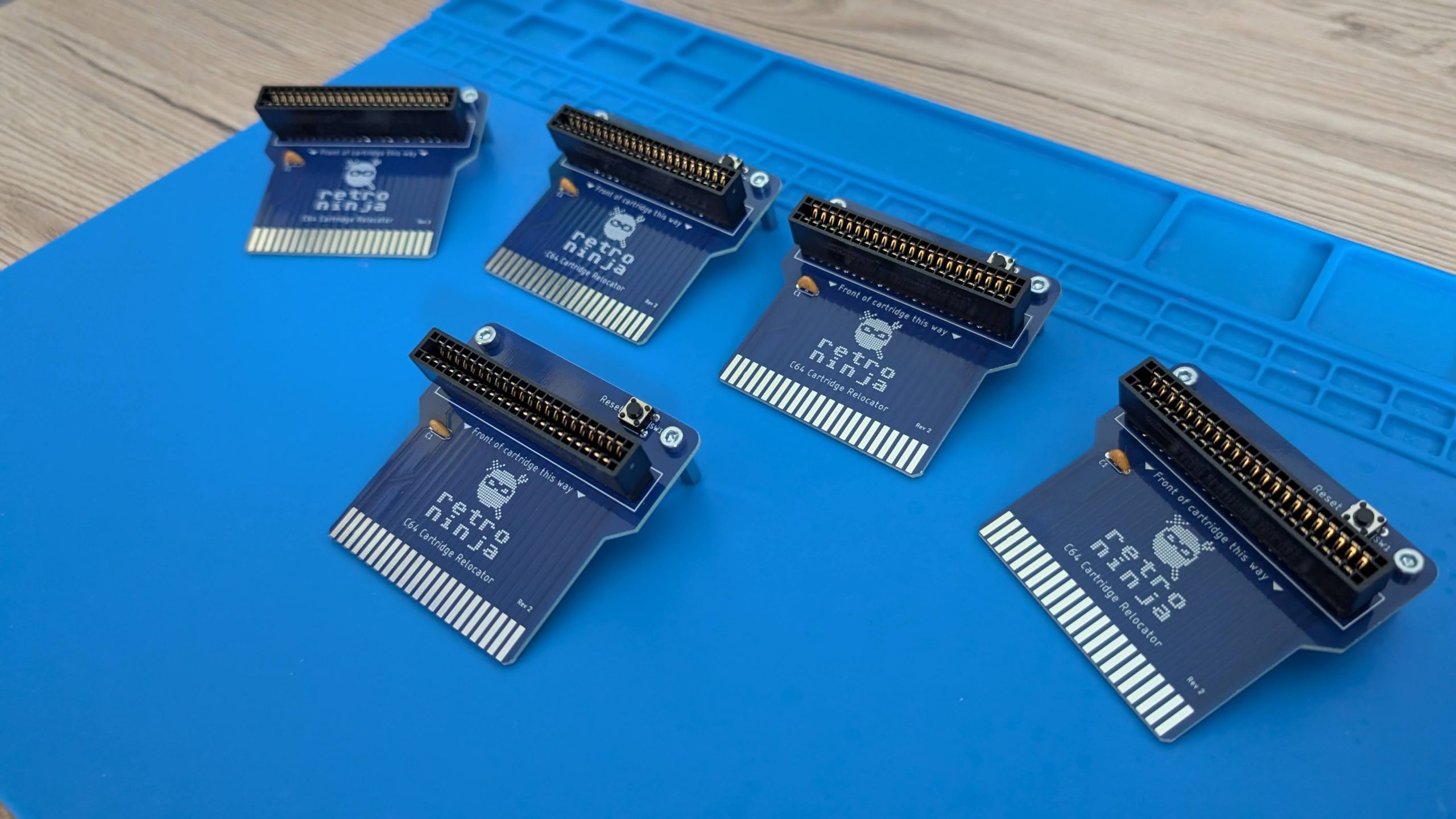

90 fokos Vertikális Cartridge adapter
Egy újabb remek kis DIY projekt, amellyel a C64 expanziós portjába csatlakoztatható cartridge-ok állíthatóak függőleges csatarendbe. Ez már csak azért is hasznos, mert a fém lábaknak és kialakításnak köszönhetően levesszük a terhet az expanziós port EDGE connectorjának pinjeiről, nem beszélve arról, hogy sokkal kényelmesebben elérjük azokat a gombokat, amelyek az ilyen Kung Fu Flash, Ultimate II+, vagy akármilyen egyedi és/vagy eredetileg gyártott cartridge esetén használhatóak. Praktikus, és még jól is mutat, ráadásul a cartridge mögött egy reset tact switch is található rajta, így igazán hasznos tud lenni. Az adaptert ezúttal nem én terveztem, (bár volt ilyen ambícióm), hanem RetroNynjah nagyszerű github-os projektjeként gyártottam le, majd építettem meg.

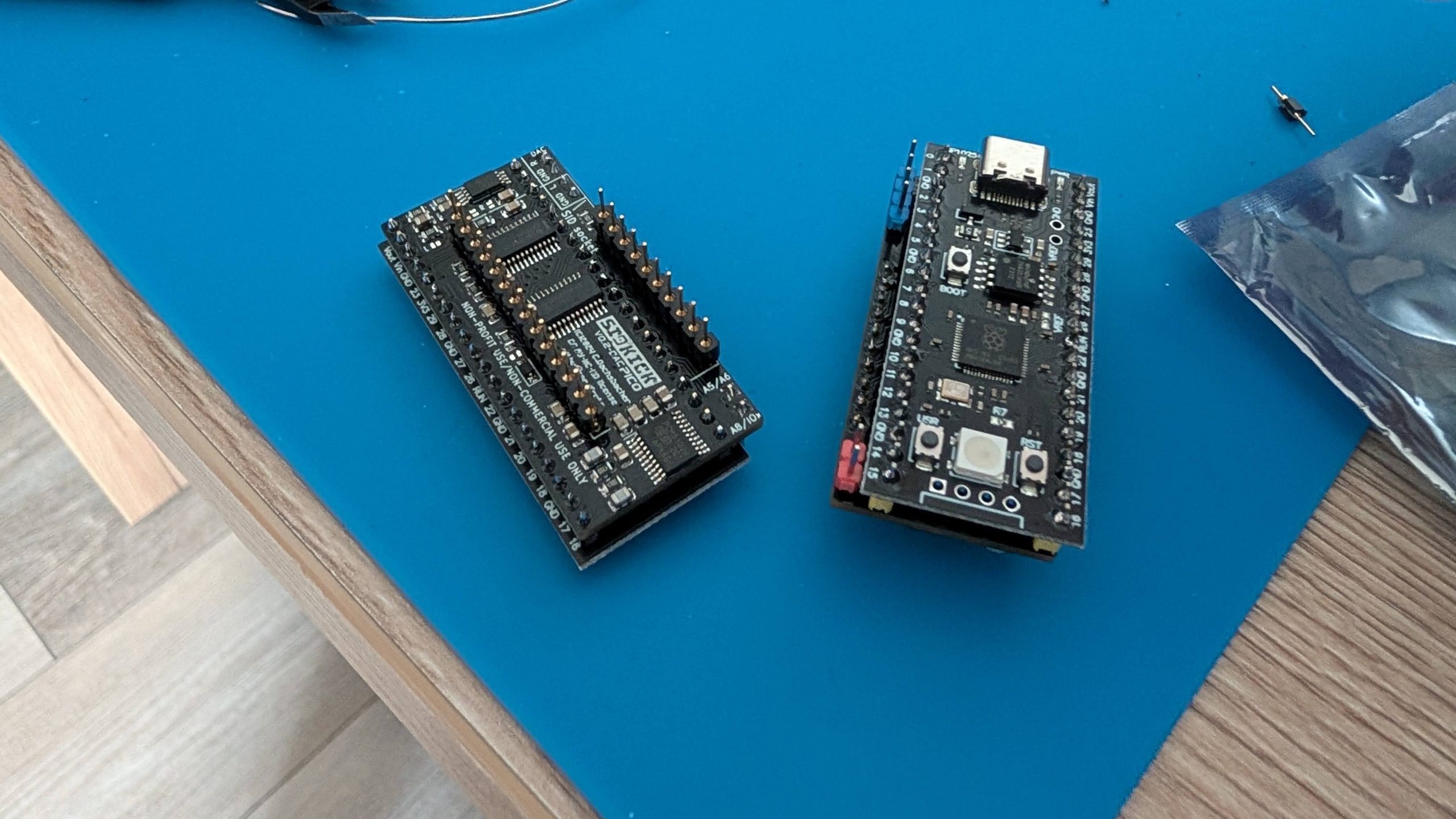

SidKick Pico v0.2
Korábban is készítettem már SidKickeket, mert szvsz a legjobban konfigurálható és legjobb hangzású FPGA SID emulátor, amely valaha készült C64-hez. A SID chipek borsos árát és egyre inkább elérhetetlen állapotát látva kezdtem el ezeket a kütyüket használni, így a SixtyClone-omba, a Le Petit Prince prototípusba és Tihanyi Robi fantasztikus Megara C64-ébe is ez került végül. A mostani verzió már integrált PWM/DAC megoldással készült, nincs szükség külön kiegészítő panelre. Vezetékelni és konfigurálni ugyanúgy kell, mint az első verziót, amelyről már olvashatsz ITT – a bónusz 200 blokknyi szoftvertárhely és firmware pedig igazán hasznos kiegészítővé teszi. Ha szeretnél magadnak gyártatni ilyet, megteheted – és ha van ún. krokodil-mérőpontos dupont kábeled, már gyakorlatilag forrasztani sem kell semmit (bár ha socketes a CPU-d, akkor erősen ajánlom a riserboardomat az A5 és A8 szignálok levételéhez, amely sokkal elegánsabb megoldás 🙂

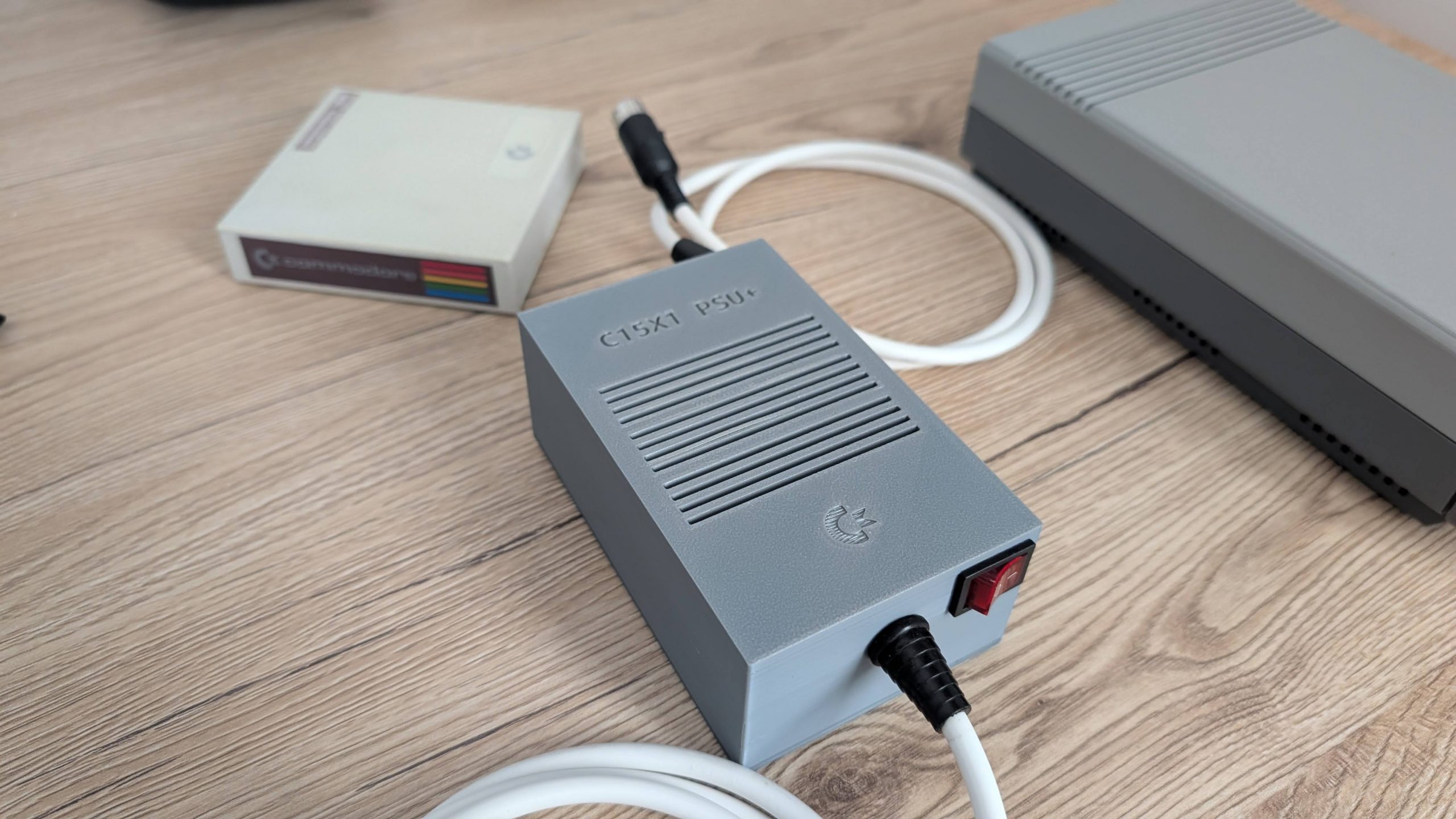

C15X1 tápegység
A C64 PSU Plus után, amelyet nemrégiben alapos tervezés és tesztelés után ipari standardok szerint készítettem, elkészültem a Commodore 1581 lemezmeghajtó replikámmal is (mindkettőről ITT olvashatsz bővebben). Az utóbbihoz azonban nem volt megfelelő tápegységem, csak a régi C1541-II-es drive megkímélt, de mégiscsak 30 éves aggastyánja ezért úgy döntöttem, hogy az új PSU Plus mintájára tervezek ehhez is egyet. Némiképp egyszerűsítettem a dolgon, hogy pici és kompakt legyen, ezért ahelyett, hogy teljesen saját áramkört terveztem volna hozzá, ehhez kölcsönvettem a MeanWell orvosi PD-25-A típusú ipari kapcsolóüzemű tápegységét, amelyet megfelelő védelmi és biztonsági megoldások segítségével (amelyeket természetesen a C64 PSU Plus projektben már kiteszteltünk) beépítettem egy direkt ehhez alakított házikóba. A tápegység 5V és 12V leadására képes jóval nagyobb teljesítményben, mint ami szükséges lenne, de a meghajtóban egy Amiga floppy meghajtó van és kiegészítő áramkörök, valamint LED világítás is helyet kapott benne (sőt! még sorolható is, így akár dual drive-ként is használható), hasznos a plusz kapacitás. Többféle színben is építettem egyet-egyet – természetesen ugyanabból a masszív, ipari PETG-ből, amelyből a C64 PSU Plus is készült. Dester3D, alias Sebesi Sanyi nagyon sokat segített a tervezésben javaslatokkal és tesztnyomatokkal, de végül azért sikerült kialakítanom a végleges modellt, amely alapján elnyerte a C15X1 a végleges formáját. [Fun fact: miért van egy X a nevében ? Mert 1541-II, 1571, és 1581 floppy drive-okhoz is használható. 😉 ]
Futottak még
Készült gyári tápegység revízió (szintúgy MeanWell alapokon) a Videoton TVC Computeremhez – és ha már TVC lázban égtem, gyártottam hozzájuk 32k RAM bővítést is. Nekem eredeti 32k TVC alapgépem van (amit Lóránth Imi barátomnak ezúttal is köszönök!), így kifejezetten hasznosnak bizonyult ez a kis kiegészítő. A két hiányzó kis adatbusztakarók miatt Sanyival készítettünk 3D nyomtatással TVC expanziós port és joyport takarókat is. Elképesztő minőség lett – olyannyira, hogy nem mondod meg, hogy ezek a 3D anyagok nem fröccsöntött technológiával készültek, annyira tökéletesek. Színben gyakorlatilag jobbak, mint az eredeti – és ha már Videoton, akkor felvettem a kapcsolatot AcidMakerrel is, aki a legendás Medusa Scandoubler FPGA programozója: Jakub nagyon jó fej volt, a segítségével sikerült felvenni a TVC-t is a Medusa Fingerprint adatbázisba, így immár ez a hardver is támogatja a legendás magyar számítógépet. 🙂

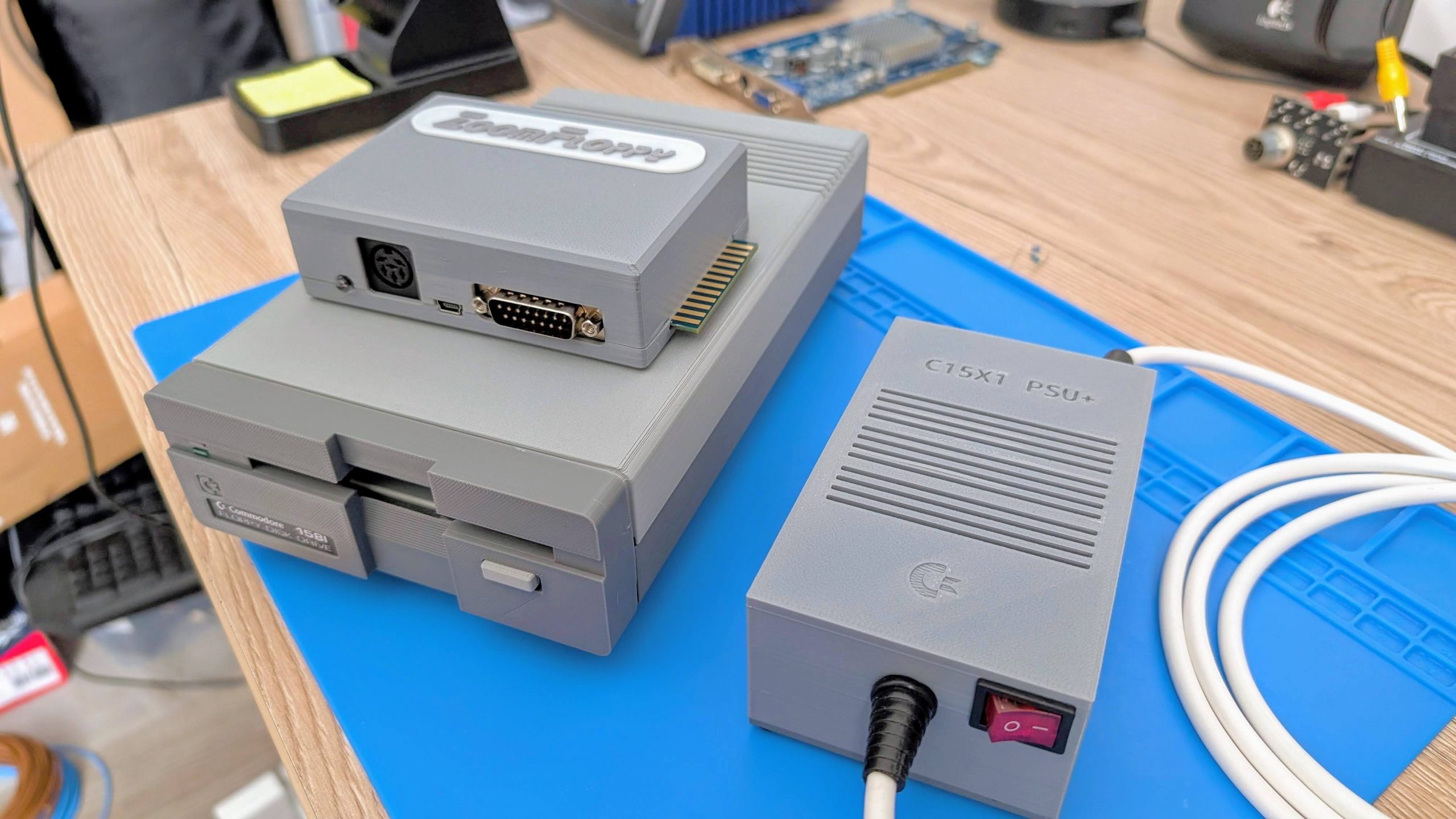

Másik bónusz projekt volt, hogy mikor a Newcomer és egyéb nibbler lemeztechnikákkal mentegettem régi C64-es (gyári, akár másolásvédett) lemezeket, készítettem a projekthez egy ZoomFloppy-ra is szüksége mvolt a Commodore 1571-es meghajtóval készült másolatokhoz (a processzről írtam posztot is a facebook csoportba, hiszen nem triviális másolásvédett lemezekről másolatot készíteni), valamint egy floppy lemez tisztító keret is is készült, amely rendkívül praktikus a koszos, néhol penészfoltos lemezek tisztításához és újraolvasásához. Aztán megérkeztek a csatlakozók a C64 PSU Plushoz készült C128 adapter átalakítóimhoz is, amelyet a mellékelt galériában tesztelés alatt is láthattok.
Folyt. köv. ?
Dolgozom két, kifejezetten érdekes Amiga projekten: az egyik egy Amiga 500/1200-hoz készülő Noise/Ripple és EMI szűrőáramkör a MeanWell tápegységek jelfinomításához, a másik pedig egy teljesen egyedi tervezésű aktív hűtés (borda + aktív ventillátorkonzol, + rögzítés) a TerribleFire 1260 turbókártyához. Lóránth Imivel dolgozunk egy izgalmas Newcomer fizikai replikán (szigorúan baráti körnek – de ez csúcs lesz) és ha már tápegységekről írtam fentebb, akkor egyelőre titokban, de készülget az Amiga PSU+ is (illetve új rácshálós trapdoor a szellőzés optimalizációhoz a gép alfelére, de ez gyakorlatilag már készen van.). Az ősz végéig remélhetőleg szép lassan kifutnak ezek a projektek és akkor azt hiszem, befejezem egy időre. 🙂
